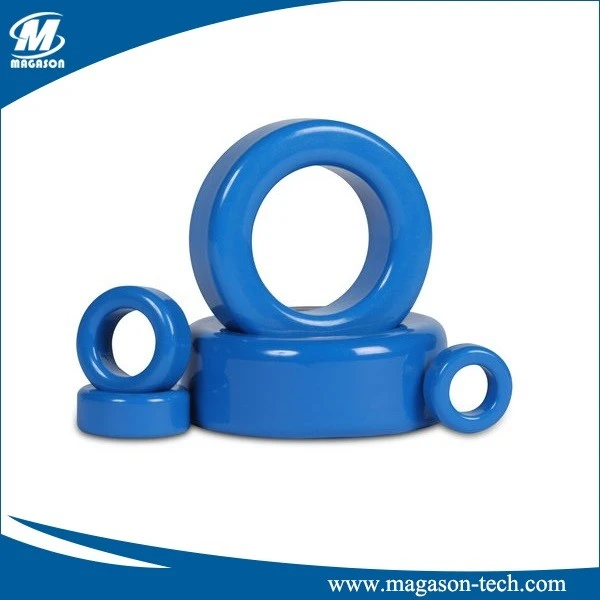

सेंडस्ट टोरॉयड कोर

*वितरित के साथ सिलिकॉन लौह मिश्र धातु;
*उच्च संतृप्ति प्रवाह घनत्व(1.0टी);
*उत्कृष्ट डीसी पूर्वाग्रह प्रदर्शन।

जांच भेजें

डाउनलोड करें

अब बात करो

विवरण

sendust banner

सेंडस्ट टोरॉयड कोर को मिश्र धातु कोर के रूप में भी जाना जाता है। सेंडस्ट सामग्री का उपयोग पहली बार जापान में सेंडाई नामक क्षेत्र में किया गया था, और इसे 'डस्ट' कोर कहा जाता था, और इस प्रकार इसका नाम सेंडस्ट पड़ा। सामान्य तौर पर, सेंडस्ट कोर में लौह पाउडर कोर की तुलना में काफी कम नुकसान होता है, लेकिन एमपीपी कोर की तुलना में अधिक कोर नुकसान होता है। आयरन पाउडर की तुलना में, सेंडस्ट कोर हानि आयरन पाउडर कोर हानि के 40% से 50% तक कम हो सकती है। सेंडस्ट कोर भी बहुत कम मैग्नेटोस्ट्रिक्शन गुणांक प्रदर्शित करता है, और इसलिए यह कम श्रव्य शोर की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। सेंडस्ट टोरॉयड कोर का संतृप्ति फ्लक्स घनत्व 10,{3}} गॉस है जो आयरन पाउडर से कम है। हालाँकि, सेंडस्ट एमपीपी या गैप्ड फेराइट्स की तुलना में अधिक ऊर्जा भंडारण प्रदान करता है।

सेंडस्ट टोरॉयड कोर 60 और 125 की प्रारंभिक पारगम्यता (यूआई) में उपलब्ध हैं। सेंडस्ट टोरॉयड कोर एसी उत्तेजना के तहत पारगम्यता या अधिष्ठापन (यूआई के लिए 3% से कम) में न्यूनतम परिवर्तन की पेशकश करते हैं। उच्च अंत में तापमान स्थिरता बहुत अच्छी है। परिवेश से 125 डिग्री सेल्सियस तक अधिष्ठापन परिवर्तन 3% से कम है। हालाँकि, जैसे-जैसे तापमान 65 डिग्री सेल्सियस तक घटता है, µi=125 के लिए इसका अधिष्ठापन लगभग 15% कम हो जाता है। यह भी ध्यान दें कि जैसे-जैसे तापमान बढ़ता है, सेंडस्ट अन्य सभी पाउडर सामग्रियों के लिए इंडक्शन में वृद्धि की तुलना में इंडक्शन में कमी दर्शाता है। जब समग्र कोर संरचना में अन्य सामग्रियों के साथ उपयोग किया जाता है, तो यह तापमान क्षतिपूर्ति के लिए एक अच्छा विकल्प हो सकता है।

सेंडस्ट टोरॉयड कोर की लागत एमपीपी या उच्च फ्लक्स से कम है, लेकिन लौह पाउडर कोर की तुलना में थोड़ी अधिक महंगी है। डीसी पूर्वाग्रह स्थितियों से जुड़े आवेदन के लिए, निम्नलिखित दिशानिर्देशों का उपयोग करें। डीसी पूर्वाग्रह स्थिति के तहत प्रारंभिक पारगम्यता में 20% से कम की कमी लाने के लिए:

µi= 60 कोर के लिए, अधिकतम। डीसी पूर्वाग्रह <40 ओर्स्टेड; µi=125, अधिकतम. डीसी पूर्वाग्रह <15 ओर्स्टेड।

sendust core6 spcs

आयाम तालिका और संदर्भ तालिका

वस्तु	भाग संख्या	पर्म. μe	एएल,±12%	अर्नोल्ड भाग संख्या	चुम्बकत्व भाग संख्या	डोंगबू पार्ट नं.	सीएससी पार्ट नं.
सेंडस्ट	S225-026A	26	33	एमएस-225026-2	77111-A7	S225-033A	सीएस72026
	S225-040A	40	50	-	77212-A7	-	-
	S225-060A	60	75	एमएस-225060-2	77110-A7	S225-075A	सीएस572060
	S225-075A	75	94	एमएस-225075-2	77214-A7	S225-094A	सीएस572075
	S225-0125A	125	156	एमएस-225125-2	77109-A7	S225-156A	सीएस572125
