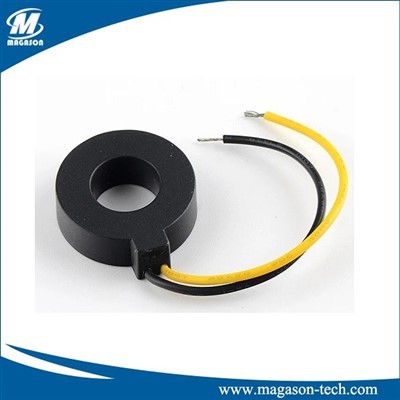

र्तमान ट्रांसफार्मर

हमें क्यों चुनें

करंट ट्रांसफॉर्मर कैसे स्थापित करें

सीटी के उचित आकार की पुष्टि करें
स्थापना से पहले, अपने अनुप्रयोग के लिए सही आकार का CT चुनना महत्वपूर्ण है। उचित आकार सटीक करंट माप सुनिश्चित करता है। उचित CT आकार निर्धारित करने के लिए, मापी जाने वाली अधिकतम करंट और CT के अनुपात जैसे कारकों पर विचार करें। निर्माता दिशा-निर्देशों और इलेक्ट्रिकल इंजीनियरों से परामर्श करने से इसमें मदद मिल सकती है।

तार की ध्रुवता सत्यापित करें
सटीक माप के लिए वायर पोलरिटी ज़रूरी है। सुनिश्चित करें कि करंट प्रवाह की दिशा निर्माता द्वारा प्रदान किए गए CT के चिह्नों और वायरिंग आरेखों से मेल खाती है। गलत पोलरिटी के कारण गलत रीडिंग हो सकती है।

सीटी अभिविन्यास और ध्रुवता की जाँच करें
सीटी का अभिविन्यास और ध्रुवता महत्वपूर्ण रूप से मायने रखता है। सुनिश्चित करें कि सीटी उस कंडक्टर के संबंध में ठीक से उन्मुख है जिसे वह माप रहा है। सटीक रीडिंग और सुरक्षा के लिए उचित संरेखण आवश्यक है।

सीटी को सही कंडक्टर पर लगाना सुनिश्चित करें
सीटी को सही कंडक्टर या केबल के चारों ओर रखें। इसे कंडक्टर को बिना किसी रुकावट या हवा के गैप के घेरना चाहिए। उचित प्लेसमेंट यह सुनिश्चित करता है कि सीटी कंडक्टर के माध्यम से बहने वाले करंट को सही ढंग से माप सके।

सीटी लीड वायर्स ध्यान दें
सीटी के लीड वायर पर पूरा ध्यान दें। सुनिश्चित करें कि वे अच्छी स्थिति में हैं, बिना किसी दृश्यमान क्षति या घिसाव के। क्षतिग्रस्त लीड वायर सीटी के प्रदर्शन और सुरक्षा को प्रभावित कर सकते हैं।

सीटी लीड तारों को इनपुट टर्मिनलों से जोड़ें
अंत में, CT लीड तारों को मॉनिटरिंग या मापन उपकरण के इनपुट टर्मिनलों से कनेक्ट करें। उचित कनेक्शन के लिए निर्माता के दिशा-निर्देशों और वायरिंग आरेखों का पालन करें। किसी भी ढीले तार या आकस्मिक डिस्कनेक्शन को रोकने के लिए कनेक्शन को सुरक्षित करें।

सही करंट ट्रांसफॉर्मर इंस्टॉलेशन सटीक करंट माप और आपके इलेक्ट्रिकल सिस्टम की समग्र सुरक्षा के लिए आवश्यक है। आपको हमेशा निर्माता के निर्देशों से परामर्श करना चाहिए और यदि आवश्यक हो तो पेशेवर सहायता लेनी चाहिए। इन चरणों का पालन करके, आप अपने सीटी के उचित कामकाज को सुनिश्चित कर सकते हैं और अपने विद्युत माप की अखंडता को बनाए रख सकते हैं।

करंट ट्रांसफॉर्मर का अनुप्रयोग क्या है

करंट ट्रांसफॉर्मर का चयन कैसे करें

करंट ट्रांसफॉर्मर (CT) और वोल्टेज ट्रांसफॉर्मर (VT), जिन्हें पोटेंशियल ट्रांसफॉर्मर (PT) भी कहा जाता है, कई पावर सिस्टम के डिजाइन में आवश्यक घटक हैं, जिसमें ऊर्जा मीटरिंग, सुरक्षा रिले और पावर क्वालिटी मॉनिटरिंग शामिल हैं। इन सिस्टम की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए सही ट्रांसफॉर्मर चुनना महत्वपूर्ण है।

एक्यूरेसी क्लास:विचार करने के लिए पहला मानदंड ट्रांसफार्मर की सटीकता वर्ग है। यह सटीकता का वह स्तर निर्धारित करता है जो ट्रांसफार्मर विभिन्न परिचालन स्थितियों के तहत प्रदान कर सकता है। अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) ने कई सटीकता वर्गों को परिभाषित किया है, जो {{0}}.1 से लेकर 10 तक हैं, जिसमें 0.1 सबसे सटीक है। सटीकता वर्ग सीटी या वीटी की निर्दिष्ट स्थितियों के तहत आउटपुट सिग्नल में त्रुटि के एक विशिष्ट स्तर को बनाए रखने की क्षमता से निर्धारित होता है।

आवृति सीमा:विचार करने के लिए अगला कारक अनुप्रयोग की आवृत्ति सीमा है। यह कोर सामग्री और घुमावदार संरचना का निर्धारण करेगा जिसका उपयोग किया जाएगा। कम आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किए गए CT और VT में आमतौर पर लेमिनेटेड सिलिकॉन स्टील से बने कोर होते हैं, जबकि उच्च आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किए गए कोर में फेराइट या पाउडर आयरन से बने कोर हो सकते हैं। इसके अतिरिक्त, घुमावदार संरचना को परजीवी समाई और अधिष्ठापन को कम करने के लिए डिज़ाइन किया जाना चाहिए।

अनुपात और बोझ:ट्रांसफॉर्मर का अनुपात और भार भी महत्वपूर्ण विचारणीय बिंदु हैं। अनुपात प्राथमिक और द्वितीयक धाराओं या वोल्टेज के बीच संबंध निर्धारित करता है, जबकि भार वह अधिकतम भार निर्धारित करता है जिसे ट्रांसफॉर्मर आउटपुट सिग्नल को विकृत किए बिना संभाल सकता है। अनुपात और भार का चयन सावधानी से किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि ट्रांसफॉर्मर सभी परिचालन स्थितियों के तहत सटीक और विश्वसनीय माप प्रदान कर सके।

इन्सुलेशन स्तर:ट्रांसफार्मर का इन्सुलेशन स्तर एक और महत्वपूर्ण विचार है। यह उस अधिकतम वोल्टेज को निर्धारित करता है जिसे ट्रांसफार्मर बिना ब्रेकडाउन के झेल सकता है। इन्सुलेशन स्तर को अधिकतम सिस्टम वोल्टेज और प्रत्याशित ओवरवोल्टेज स्थितियों के आधार पर चुना जाना चाहिए।

पर्यावरण की स्थिति:विचार करने के लिए अंतिम कारक वह पर्यावरणीय परिस्थितियाँ हैं, जिनका ट्रांसफार्मर सामना करेगा। इसमें तापमान, आर्द्रता, ऊँचाई और कंपन जैसे कारक शामिल हैं। बाहरी या कठोर वातावरण के लिए डिज़ाइन किए गए CT और VT को अत्यधिक तापमान, नमी और अन्य पर्यावरणीय तनावों का सामना करने में सक्षम होना चाहिए।

करंट ट्रांसफॉर्मर में प्रयुक्त विभिन्न सामग्रियां क्या हैं?

करंट ट्रांसफॉर्मर में विभिन्न प्रकार की सामग्रियों का उपयोग किया जाता है। निम्नलिखित उनमें से कुछ हैं जो आमतौर पर पाए जाते हैं।
